在城乡供水一体化背景下，IGC智慧水务管理系统针对城市环网与农村枝状管网在拓扑结构、用水密度、压力需求上的显著差异，采用了一套分层递进的管网延伸压力管理体系。核心思路是：以压力分区（PMA）为骨架、以DMA计量为手段、以智能调压设备为执行终端，实现从城区到乡村的平稳压力过渡与安全供水。

一、总体架构：三级分区控压

IGC系统首先依据高程、距离、负荷密度将城乡管网划分为独立的压力管理区（PMA），形成"片区—小区—楼栋"三级计量架构：

二、城市环网：环状管网的压力均衡管理

城市环网具有多水源、多路径、高冗余度的特点，IGC系统采用以下策略：

1. 智能压力分区与动态调压

在环网关键节点（主干交汇、管网末端、最不利点）布设IGC PMCE 200区域压力管理系统成套设备，由压力调节控制器（RPU 200）+ 水力控制阀（HCV 200）组成 ：

三种控制模式：手动控制、时间控制、流量调节

（1）闭环调控：内置2路压力变送器实时采集减压阀两端压力，结合1路流量信号，实现基于时间或流量的连续压力控制

（2）夜间降压：夜间低峰时段自动降低管网压力，减少背景漏损（背景漏失量与压力呈指数关系）

（3）高峰增压：用水高峰时保障最不利点服务水头≥0.28MPa

2. 泵站协同变频调度

通过IGC SCADA系统联动水厂与加压泵站，根据远端压力反馈自动调节水泵转速，替代阀门节流，实现"削峰填谷"。

3. 数字孪生与爆管预警

建立管网动态水力模型，实时模拟环网压力、流量分布。当实测数据与模型预测出现偏差时，系统自动报警并圈定异常区域。

三、农村枝状管网：从环网延伸的适应性改造

农村管网呈枝状拓扑、用户分散、管径偏小、漏损率高的特点，直接照搬城市DMA模式经济性差。IGC系统采取"软分区+压力管理优先"的适应性策略：

1. 分区规模简化：从三级到两级

（1）城市：一级→二级→DMA（三级）

（2）农村：简化为镇级→村级两级分区

（3）以自然村为单位，用户数控制在200~500户，允许少量边界连通，采用"软分区"替代"硬封闭"

2. 虚拟DMA（Virtual DMA）

对于无法物理封闭的枝状管网，IGC系统采用虚拟DMA方法：

（1）基于GIS和用水模型建立逻辑分区

（2）通过总表+用户表计算分区产销差

（3）不依赖边界阀门封闭，大幅降低实施成本

3. 压力管理优先策略

研究表明，压力管理是农村管网成本效益最高的漏损控制措施，投资回收期通常不到12个月。具体做法：

（1）进村入口减压：在从城市环网延伸进入农村的干管入口安装IGC HCV 200水力控制阀，利用介质自身能量调节压力，将城区较高的压力（如0.4~0.5MPa）降至农村适宜范围（0.2~0.3MPa）

（2）夜间自动降压：通过RPU 200控制器设置10对时间/压力值，夜间自动降低枝状管网压力，减少背景漏损和爆管风险

（3）最不利点保护：在管网末梢、高点设置压力监测，确保任何时候不因降压控漏而牺牲末梢用户的最低服务水头

4. 复合监测技术融合

单一DMA在农村效果有限，IGC系统融合多种技术：

（1）压力监测：在进村总管、片区支线、管网末端部署4G/NB-IoT无线压力传感器，电池续航≥3年

（2）噪声监测：部署IGC DataLog N 100漏水噪声监测仪，利用AI算法分析漏水声波，精准定位漏点

（3）水质联动：在低压区、枝状末梢设置余氯、浊度监测，防止流速减缓导致余氯衰减和二次污染

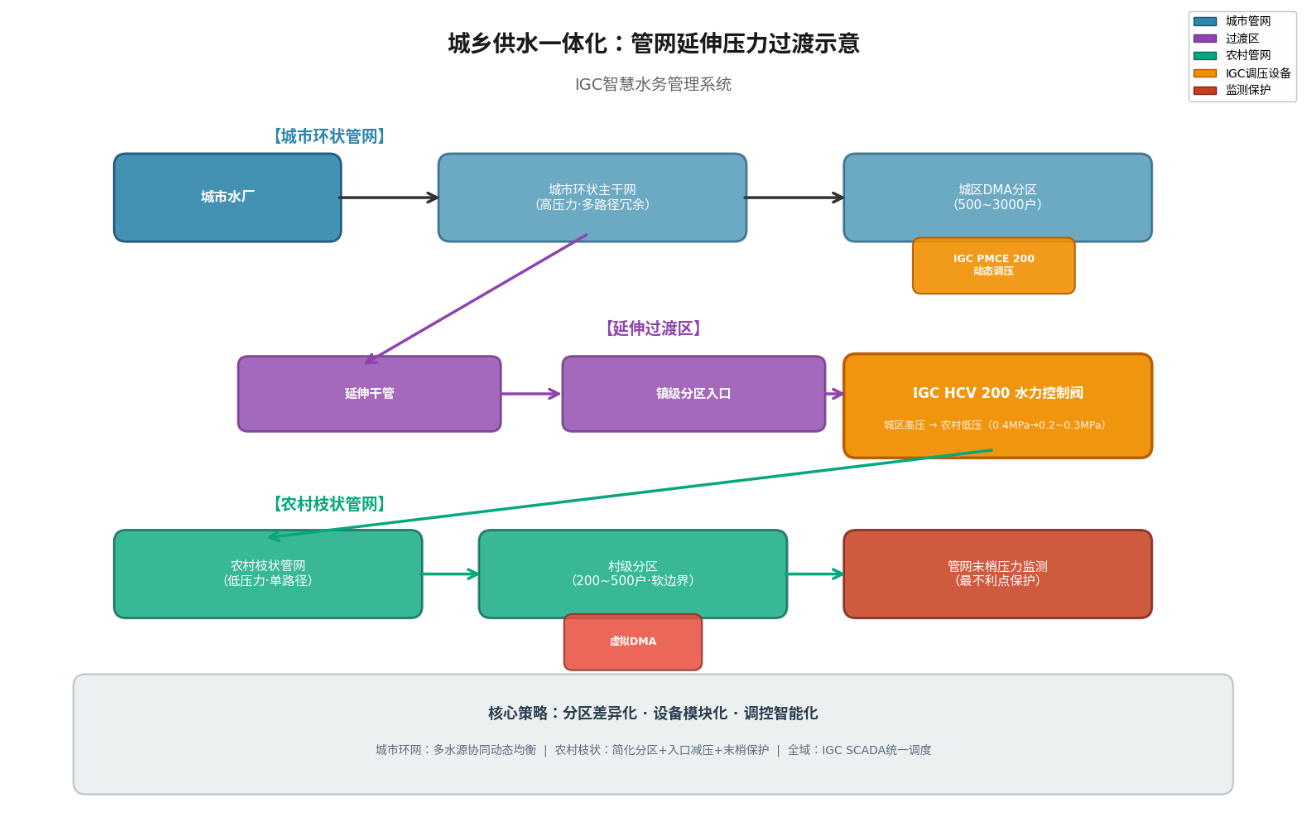

四、从城市环网到农村枝状的压力过渡示意

图片清晰展示了从城市水厂 → 城市环状主干网 → 城区DMA分区 → 延伸干管 → 镇级分区入口 → IGC HCV 200减压阀 → 农村枝状管网 → 村级分区 → 管网末梢压力监测的完整压力过渡路径，以及各环节对应的IGC设备和核心策略。

五、关键硬件设备

六、管理配套与运维体系

IGC系统还配套建立了"县级平台+乡镇管理所+村级管水员"三级运维体系：

1、GIS一张图：通过IGC NGIS管网地理信息系统，实现从城市环网到农村枝状管网的全域可视化

2、移动端应用：巡检打卡、阀门扫码操作、异常上报，适配农村分散设施的管理需求

3、数据中台：IGC WaterBDI水务大数据集成分析平台，打通城区SCADA与农村物联网监测数据，实现城乡供水"一网统管"

总结：IGC智慧水务系统在城乡供水一体化中的管网延伸压力管理，核心在于"分区差异化、设备模块化、调控智能化"。城市环网侧重多水源协同与动态压力均衡，农村枝状管网则通过简化分区、虚拟DMA、入口减压、末梢保护等手段，实现从高压环网到低压枝状的安全平稳过渡，在保障供水安全的前提下最大程度降低漏损与能耗。
